СУПЕРЛИФТ БИ/SUPERLIFT (арт. 300-71SL) Б.И.
Дополнительная присоска для SUPERLIFT
Группа продуктов «Project 300»
Тип продукта: «Дополнительная опция»

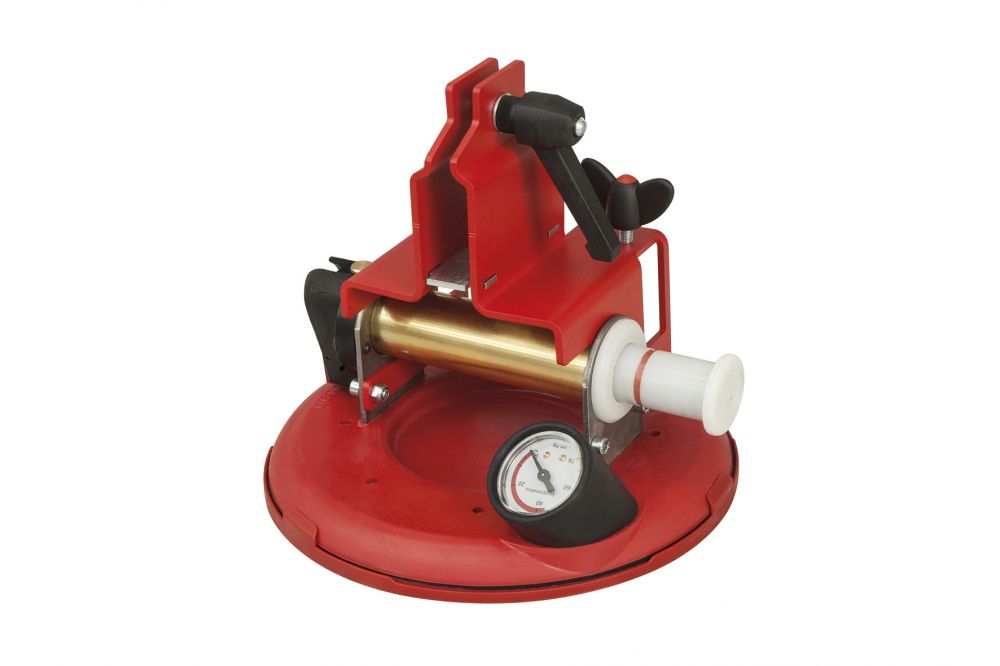

Назначение: Дополнительная присоска для системы переноски SUPERLIFT.
Присоски поставляются в комплекте из 2 шт., но также возможен заказ по 1 шт. Присоска крепится к направляющей системы с помощью специальной стальной муфты. В совокупности с Ø 206 и двойной системой контроля уровня отрицательного давления эта присоска входит в число самых надёжных устройств данного типа. Устройство эффективно работает почти на любых поверхностях, включая поверхности с агрессивным рельефом. Использование присоски данной модификации вне системы SUPERLIFT не предусмотрено.
Базовая комплектация: присоска Ø 206 мм с муфтой для направляющих системы SUPERLIFT, с вакуумным предохранителем и манометром
Материал изготовления:
- муфта для направляющих системы SUPERLIFT – сталь,
- ручки фиксатора – полиамид
- механизм нагнетания отрицательного давления – латунь и пластик
- элементы крепления – сталь
- чашка присоски – полиуретан высокой твёрдости
- воронка присоски – специальный полиуретановый состав (на поверхности воронки предусмотрены адгезионные каналы)
Источники питания: не требуются
Габаритные размеры в собранном состоянии: Ø 206
Габаритные размеры в упаковке:
- количество мест - 1
- коробка – комплект присосок 2шт. дл.51см/ шир.25см/ выс.20см
ВНИМАНИЕ! При заказе одной присоски в качестве упаковки используется только воздушно-пузырчатая плёнка, наличие коробки не предусмотрено.
Процесс эксплуатации: Для начала эксплуатации необходимо установить присоску на одну из направляющих системы SUPERLIFT с помощью специальной стальной муфты. После затягивания фиксатора и проверки надёжности крепления присоска готова к работе. Режим использования и возможности присоски соответствуют эксплуатационным режимам использования системы перемещения крупноформатных плит SUPERLIFT.
Условия безопасной эксплуатации!
- Перед началом работы с грузом необходимо внимательно осмотреть все соединительные узлы и убедиться в жёсткости конструкции.
- Процесс нагнетания отрицательного давления между поверхностью плиты и присоской необходимо контролировать с помощью манометров
- Несмотря на фактическое ограничение максимального веса переносимой с помощью системы плиты - 150 кг, в соответствии с требованиями по охране труда, максимальный вес переносимой плиты не должен превышать 80 кг.
